Opis
UWAGA!! Złączki kolektorowe (trójniki i kolana) zastosowane w kolektorach firmy Tavlit lub Irritec (szare lub zielone nakrętki).
Każdy kolektor będzie się składał z trójników i kolan tej samej firmy!!

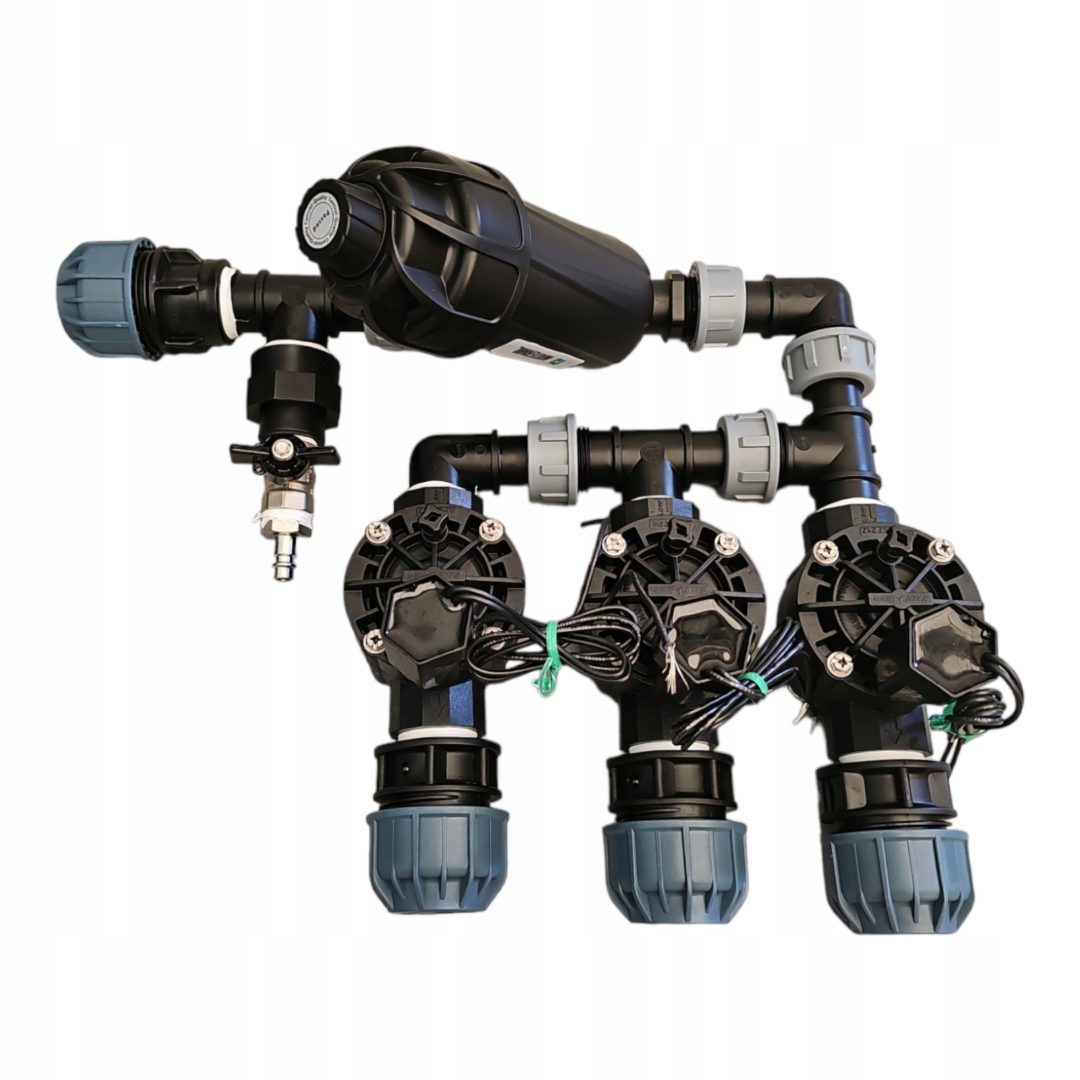

Zestaw do nawodnienia na 3 sekcje z filtrem dyskowym i zaworem spustowym nawodnienia, do podłączenia z rurą PE 32mm!!
Gotowy zestaw do zamontowania w skrzynce elektrozaworowej na 4 sekcje z przyłączem na rurę PE o średnicy 32mm
W skład zestawu wchodzi:
- 3 elektrozawory Rain Bird 100-HV
- 3 trójniki kolektorowe swivel M-M-F
- 2 kolana kolektorowe swivel
- filtr dyskowy Watermil 1 cal
- zawór spustowy nawodnienia
- 4 złącza 32-1“
Zawór spustowy / przyłącze kompresora do nawodnienia pozwoli na szybkie i sprawne przedmuchanie systemu z zalegającej wody przed nadejściem zimy!!
Uwaga!! Ze względu na ryzyko uszkodzenia wszystkie elementy wymagające uszczelnienia teflonem będą skręcone natomiast elementy samouszczelniające (połączenie między trójnikami kolektorowymi) mogą być oddzielnie!!

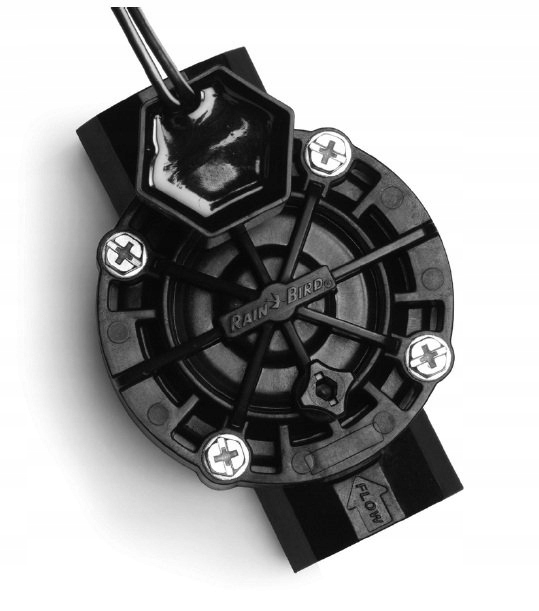

Zawory serii Rain Bird HV 100
Wyjątkowa sprawność. Niedościgniona trwałość.
- Umieszczona mimośrodowo membrana umożliwia płynne zamykanie, ograniczając jednocześnie uderzenia wody
- Kompaktowa konstrukcja o promieniu obrotu wynoszącym 6,5cm umożliwia montaż w zwartej grupie (montaż wielu zaworów w jednej skrzynce zaworowej)
- Niewypadające śruby ułatwiają i przyspieszają dostęp do pokrywy i jej demontaż
- Wytrzymały korpus wykonany z polipropylenu zbrojonego włóknem szklanym
- Możliwość otwierania zaworów przy użyciu dowolnych narzędzi (klucza płaskiego, wkrętaka do śrub z łbem Phillips, wkrętaka płaskiego)
- Cztery śruby zapewniają szybki dostęp do membrany
DANE TECHNICZNE:
- Ciśnienie: od 1,0 do 10,3 bar
- Przepływ: 0,05 do 6,82 m3/godz
- Temperatura: temperatura wody do 43°C; temperatura otoczenia do 52°C
PARAMETRY ELEKTRYCZNE:
- Elektrozawór 24 VAC 50/60 Hz
- Maksymalny prąd rozruchu: 0,250 A przy 60 Hz
- Prąd pracy: 0,143 A przy 60 Hz
- Rezystancja cewki: 52 do 55 Ohm
Filtr dyskowy antypiaskowy Watermil 1“
Filtr dyskowy służy do oczyszczania wody z piasku i innych zanieczyszczeń z dokładnością na poziomie mikronowym (130 mikronów/120 mesh!!) dzięki czemu cechuje się wysoką skutecznością i dużą pojemnością filtracji.
Stosowany do filtrowania wody przy nawadnianiu pól uprawnych i terenów zielonych o małym przepływie.
Kompaktowa konstrukcja ułatwia czyszczenie i sprawia, że można go zainstalować na małej przestrzeni.
Dane techniczne:
- średnica przyłącza: 1 cal
- maksymalny przepływ: 6m3/h
- powierzchnia filtracyjna: 195 cm2
- waga: 0,39 kg
- filtr modułowy: wymienne wkłady o różnym stopniu filtracji
- przyłącza gwintowane
- wstępnie przygotowane dwa podłączenia do manometru
Wymiary:
- wysokość: 173 mm
- długość: 186 mm
- średnica filtra: 83 mm

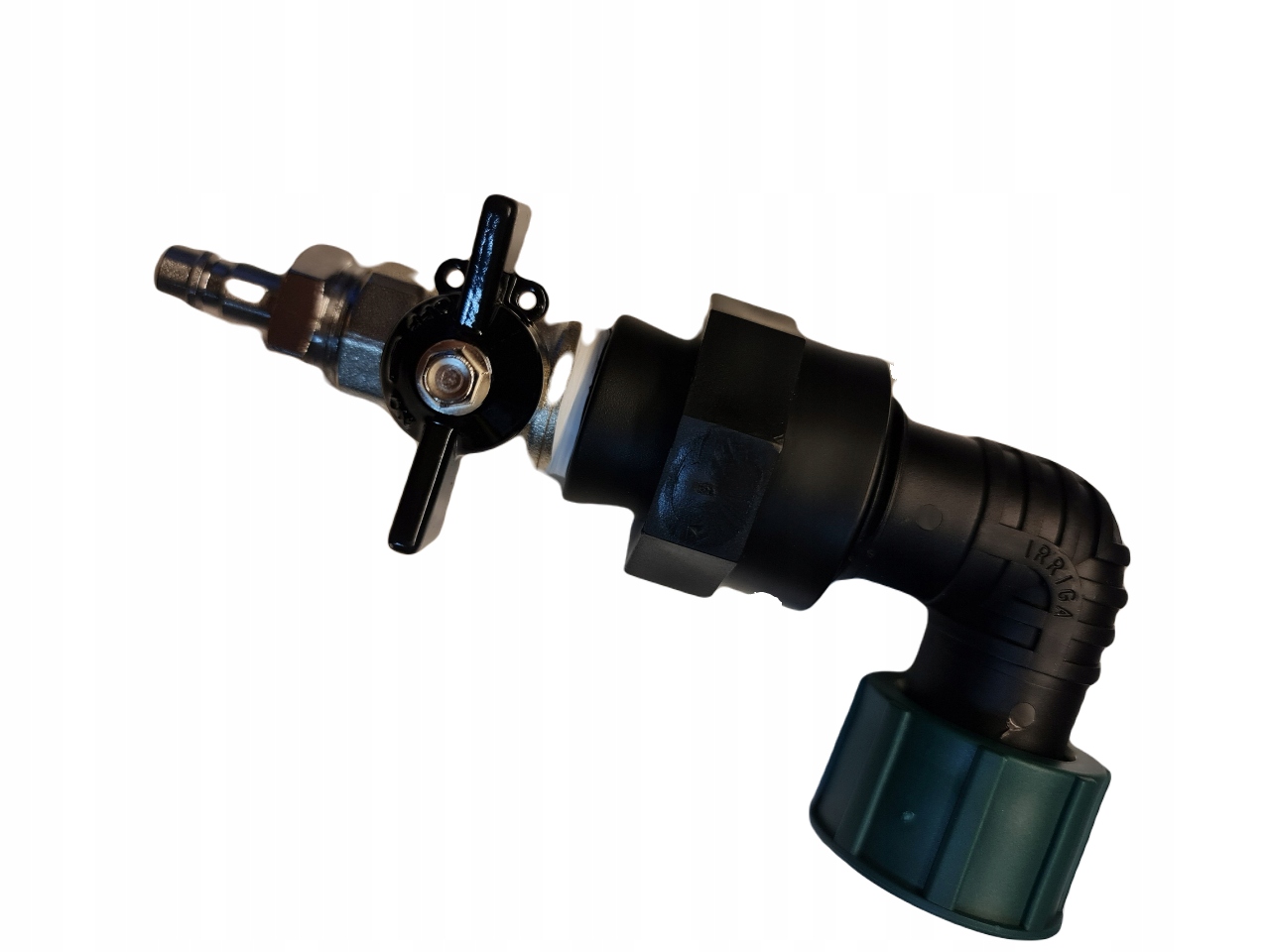

Zawór spustowy / przyłącze kompresora do nawodnienia.
Dzięki temu zestawowi podłączą Państwo kompresor na szybkozłączkę do przedmuchanie systemu nawadniającego
W skład zestawu wchodzą:
-kolano Swivel produkcji Irriga lub Irritec w konfiguracji 1cal GW-GZ
-redukcja 1”-1/2”
-zawór kulowy z dławikiem i motylkiem 1/2”
-przyłącze kompresora
