Opis
UWAGA!! Złączki kolektorowe (trójniki i kolana) zastosowane w kolektorach firmy Tavlit lub Irritec (szare lub zielone nakrętki).
Zdjęcie przedstawia złączki Irritec (zielone nakrętki)
Każdy kolektor będzie się składał z trójników i kolan tej samej firmy!!

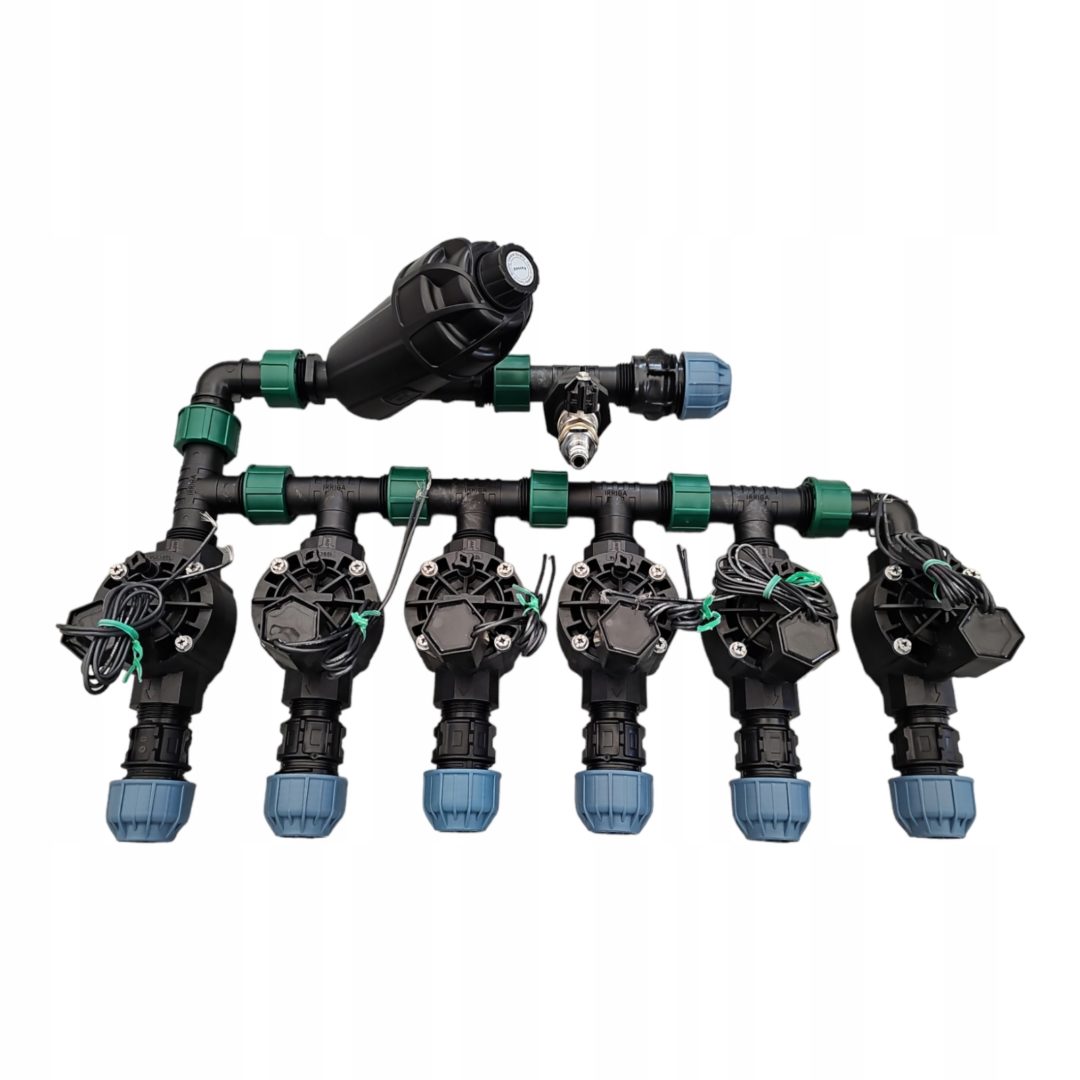

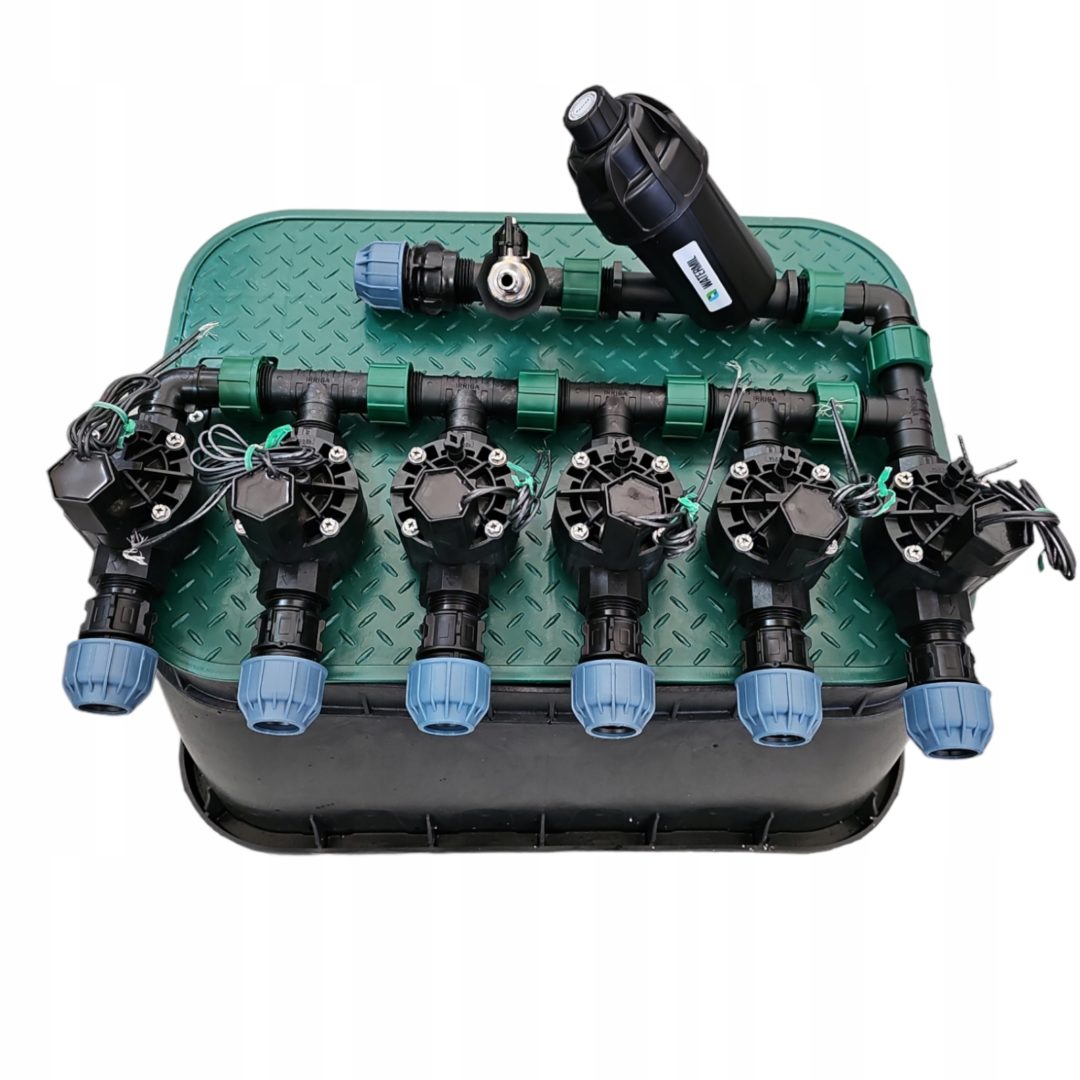

Zestaw do nawodnienia na 6 sekcji z elektrozaworami marki Rain Bird, filtrem dyskowym 1“ marki Watermil, przyłączem do kompresora oraz studzienką elektrozaworową Jumbo marki Rainworks.
Zestaw do połączenia z rurą PE o średnicy 20 mm
W skład zestawu wchodzi:
- 6 elektrozaworów Rain Bird 100-HV
- filtr dyskowy 1 cal Watermil
- przyłącze kompresora/zawór spustowy nawodnienia
- 6 trójników kolektorowych swivel M-M-F
- 2 kolana kolektorowe swivel
- 6 złączy 20-1“M z gwintem zewnętrznym
- 1 złącze 20-1“F z gwintem wewnętrznym
- studzienka elektrozaworowa Jumbo marki Rainworks
Zawór spustowy / przyłącze kompresora do nawodnienia pozwoli na szybkie i sprawne przedmuchanie systemu z zalegającej wody przed nadejściem zimy!!

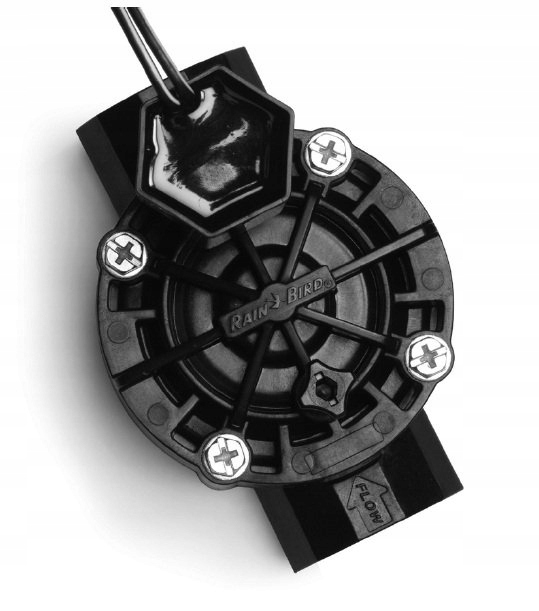

Zawory serii Rain Bird HV 100
Wyjątkowa sprawność. Niedościgniona trwałość.
- Umieszczona mimośrodowo membrana umożliwia płynne zamykanie, ograniczając jednocześnie uderzenia wody
- Kompaktowa konstrukcja o promieniu obrotu wynoszącym 6,5cm umożliwia montaż w zwartej grupie (montaż wielu zaworów w jednej skrzynce zaworowej)
- Niewypadające śruby ułatwiają i przyspieszają dostęp do pokrywy i jej demontaż
- Wytrzymały korpus wykonany z polipropylenu zbrojonego włóknem szklanym
- Możliwość otwierania zaworów przy użyciu dowolnych narzędzi (klucza płaskiego, wkrętaka do śrub z łbem Phillips, wkrętaka płaskiego)
- Cztery śruby zapewniają szybki dostęp do membrany
DANE TECHNICZNE:
- Ciśnienie: od 1,0 do 10,3 bar
- Przepływ: 0,05 do 6,82 m3/godz
- Temperatura: temperatura wody do 43°C; temperatura otoczenia do 52°C
PARAMETRY ELEKTRYCZNE:
- Elektrozawór 24 VAC 50/60 Hz
- Maksymalny prąd rozruchu: 0,250 A przy 60 Hz
- Prąd pracy: 0,143 A przy 60 Hz
- Rezystancja cewki: 52 do 55 Ohm

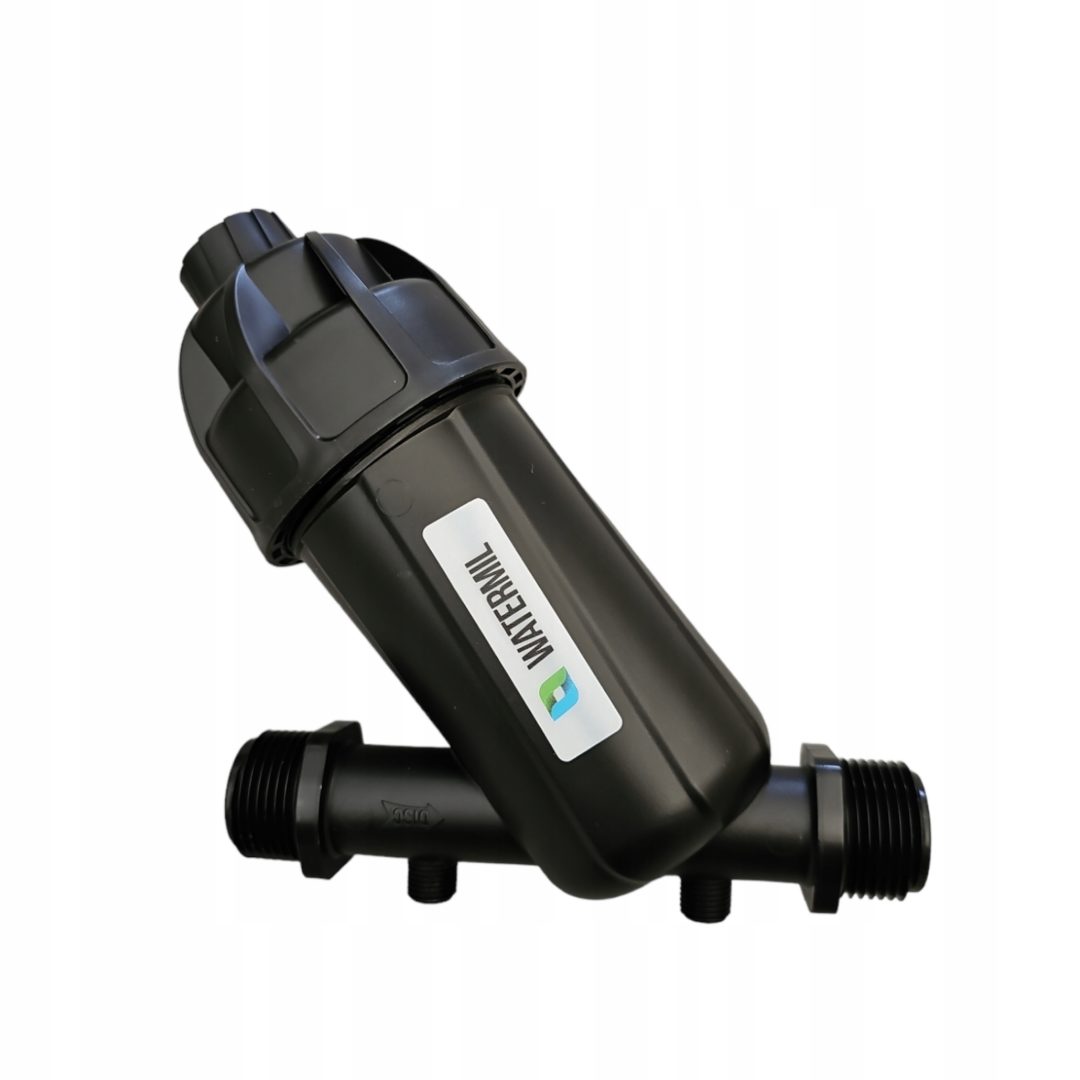

Filtr dyskowy antypiaskowy Watermil 1“
Filtr dyskowy służy do oczyszczania wody z piasku i innych zanieczyszczeń z dokładnością na poziomie mikronowym (130 mikronów/120 mesh!!) dzięki czemu cechuje się wysoką skutecznością i dużą pojemnością filtracji.
Stosowany do filtrowania wody przy nawadnianiu pól uprawnych i terenów zielonych o małym przepływie.
Kompaktowa konstrukcja ułatwia czyszczenie i sprawia, że można go zainstalować na małej przestrzeni.
Dane techniczne:
- średnica przyłącza: 1 cal
- maksymalny przepływ: 6m3/h
- powierzchnia filtracyjna: 195 cm2
- waga: 0,39 kg
- filtr modułowy: wymienne wkłady o różnym stopniu filtracji
- przyłącza gwintowane
- wstępnie przygotowane dwa podłączenia do manometru
Wymiary:
- wysokość: 173 mm
- długość: 186 mm
- średnica filtra: 83 mm

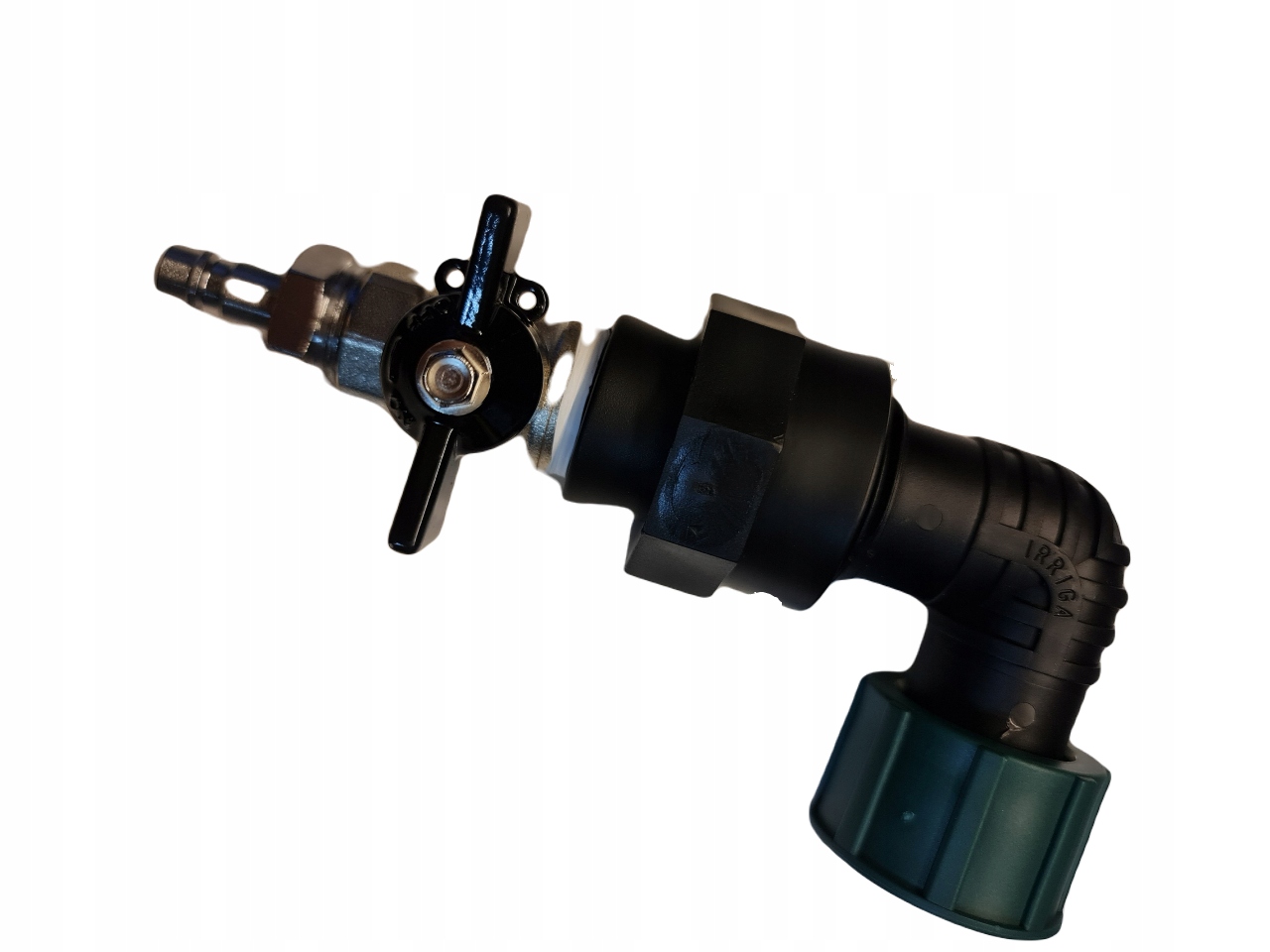

Dzięki temu zestawowi podłączą Państwo kompresor na szybkozłączkę do przedmuchanie systemu nawadniającego
W skład zestawu wchodzą:
-kolano Swivel produkcji Irriga lub Irritec w konfiguracji 1cal GW-GZ
-redukcja 1”-1/2”
-zawór kulowy z dławikiem i motylkiem 1/2”
-przyłącze kompresora

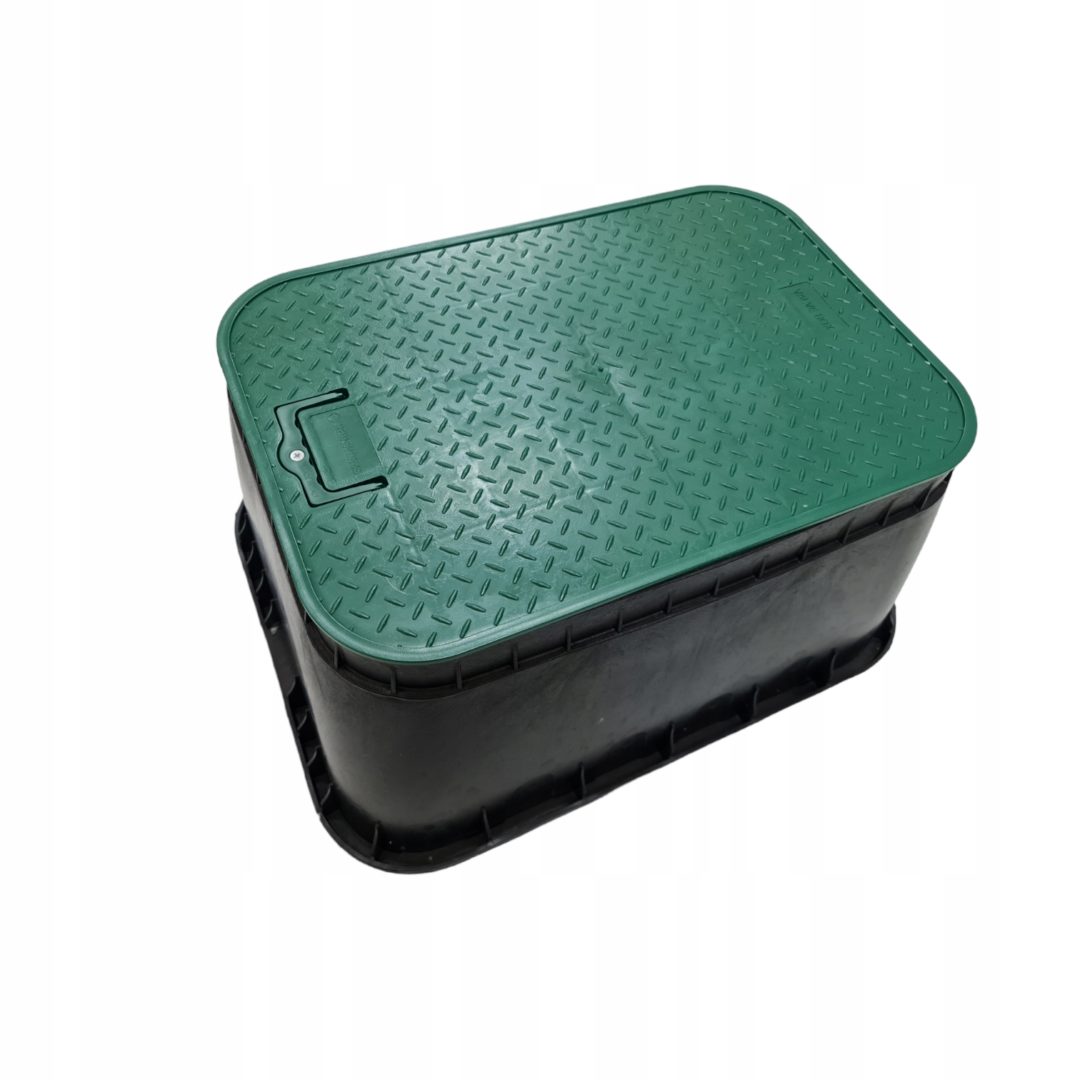

Studzienka w wersji standard do maksymalnie 6 elektrozaworów.
Pokrywa posiada wygodną rączkę która może być przymocowana śrubą zabezpieczającą przed nieuzasadnionym otwarciem studzienki
Produkt oryginalny, wysoka jakość
Parametry:
Wymiary pokrywy: 550x385mm
Wymiary podstawy: 660x395mm
Wysokość Studzienki : 325mm
